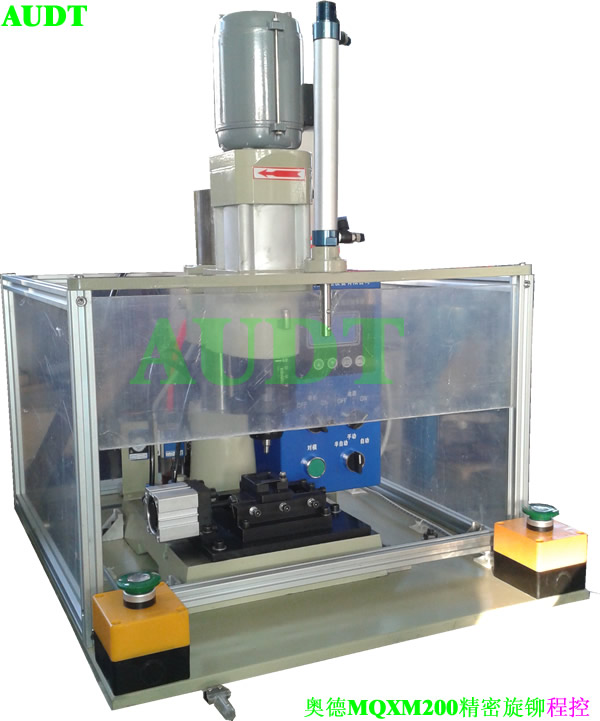

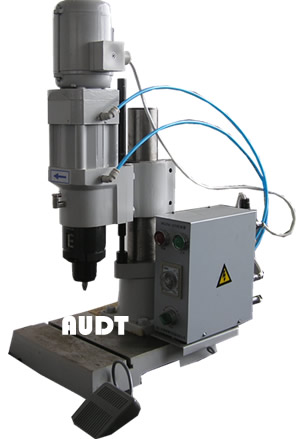

MQXM200精密气动旋铆机︱铆接机　

额定工作压力（KN）
1.8
使用空气压力（MPa)
0.5
最大铆接输出压力(KN)
3
每次铆合循环耗气量(L)
2.3
最大闭合高度（mm)
180 /300(新款)
闭合高度调整量mm
140
工作台面尺寸(mm)
225×180
保压时间（s)
0～5
电机功率（W）
90
使用电源电压（V）
220
外型尺寸（mm)
450×500×700
旋铆能力（实心低碳钢标准）
φ3mm以下
最小旋铆工件直径
φ0.5mm
主轴最大行程(mm)
40
主轴行程调节量
20mm
微调精度
0.02mm
对于空心翻边与其它有色金属旋铆能力可适当放大
旋铆机操作说明

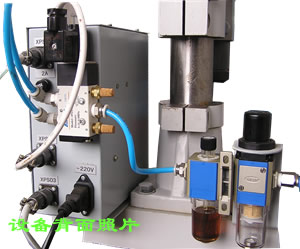

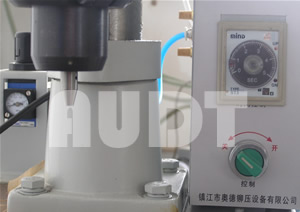

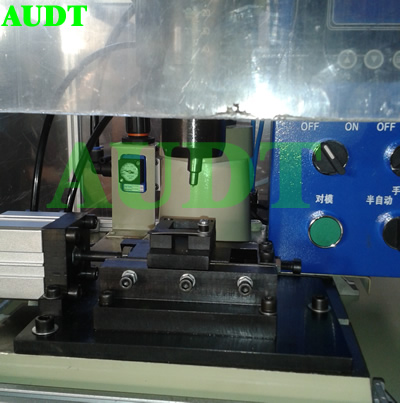

设备的操作步骤及功能描述：接好电源后 , 接通气源 , 将主轴上的微调旋转刻度盘向上旋至最高点 , 按下设备后面的电磁阀上面的红色按钮，此时旋铆主轴下行至最低点 , 进行对模操作 , 最好使主轴刚好碰到工件的表面 , 对好中心后 , 打开电机开关主轴开始顺时针旋转 ( 从上向下看 ), 操作人员将零件放入定位夹具中，开启开关 , 主轴下行保压时间旋至二秒 , 此时开始旋铆工件了 , 但仅是刚接触工件表面 , 然后慢慢地旋松上面的刻度盘 , 此时已逐步开始旋铆工件了 , 再按下双手按钮或脚踏开关启动设备，气缸行程工作，对工件逐步旋铆，边调节刻度盘边旋铆 , 直至工件铆成需要的形状以及松紧度的要求 , 然后锁紧刻度盘 , 再放入第二个工件即可完成合格的产品加工 , 在操作过程中 , 速度调节可以通过机器侧面的调速旋钮来完成速度的调节 , 本设备无冲击，无噪音，旋铆头接触工件，下压铆合行程，开始工作对产品装配，产品装配后，则继电器动作，控制上模返程．系统维护装置（气源处理器三联件）对输入的干燥压缩空气再次进行水分分离、油雾化，并对输入气压进行无级可调，从而实现旋铆压力在规定的范围内无级别可调。

气动旋铆机的应用范围主要是在汽车零部件、五金件、金属与非金属的连接件、轴承铆配、电子行业空心实心铆钉的铆接、有铆钉的或连接轴，螺母翻铆，高、低压配件，自行车零部件，渔具制造业，门窗五金等等行业铆接机的分类主要是根据铆压能力来分类的，若需要空心冲铆有两种可以实现铆接，要求不高，自动送料，能不脱落，不承受拉脱力，的可以用自动送料铆钉机，而且空心铆钉壁厚要求很薄，不能太厚，否则也难以实现工艺要求，如果铆接要求很高实心的或空心壁厚较大铆接强度要高牢固外观要求较高，那必须用旋铆机铆接机来实现您可以点击我们的“部分客户产品铆接照片”来了解它。　　
